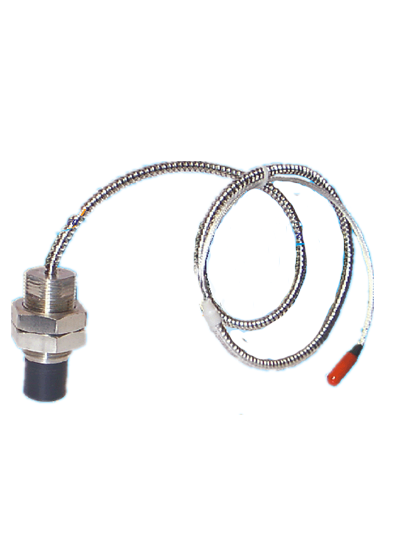

BVM-3600磁電式速度傳感器

一、簡介
     BVM-3600系列磁電式速度傳感器是一種機械能-電能變換型傳感器。它不需外部供電電源、電路簡單、信號穩定、輸出阻抗小，適合振動、轉速、扭矩等測量；分水平(后綴H)與垂直(后綴V)兩種測試方向；可用于測量軸承座、機殼或結構的振動，這種傳感器測量的振動是相對于自由空間的絕對振動，其輸出電壓與振動速度成正比，故稱作為磁電式速度傳感器，也可將速度經積分成位移量再處理，這種可對旋轉機械或往復式機械的綜合工況進行評價，它直接安裝于機器外部，維護方便。
     本系列傳感器可用于工業領域和土木工程，特別適應于對旋轉機械軸承座,機殼的振動測量。

二、主要特點
l 測量非轉動部件的絕對振動的速度。
l 不適于測量瞬態振動和很快的變速過程。
l 輸出阻抗低，抗干擾力強。
l 傳感器質量較大，對小型對象有影響。
l 在傳感器固有頻率附近有較大的相移。

三、技術指標
   線圈最大位移P-P： 1.5mm
   阻尼比：          0.6±0.05
   幅值線性：        ＜3％
   橫向靈敏度：      ＜5％
   頻響：            10Hz~1kHz(水平 垂直5Hz~1kHz)
   輸出電阻：        ≤1000Ω
   絕緣電阻：        ＞20mΩ
   工作溫度：        -30℃~70℃   高溫型-30℃~120℃
   重量:             180g

四、安裝與接線
1.    安裝說明
    安裝底座由M10×1螺栓與被測點機殼聯接，在被測點打一個M10×1的安裝孔深8mm左右，用M10×1的螺栓將變送器與安裝孔旋緊即可。非M10×1螺栓只要提供開孔尺寸亦可。
2.    接線說明
      現場只需將引出的兩芯屏蔽電纜按要求接線即可：
      端子1（棕色線）：接儀表IN
      端子2（藍色線）：接儀表COM
      屏蔽層或黃色線：接儀表屏蔽

五、典型的磁電速度傳感器原理及其特性

   如果有一導體作切割磁力線的運動，它會產生一個與它運動速度成正比的電動勢，振動速度傳感器就是按這個原理工作的。在圖中，彈簧片、線圈骨架和線圈組成了一個慣性系統，如果在其固有頻率以上時，線圈相對空間沒有運動，而傳感器是剛性地固定在機殼上，所以磁鐵與機殼的振動是完全一樣的，這樣就相當于磁鐵在線圈內運動，因而在線圈內產生與振動信號成比例的電壓信號，但是在低頻時其相位特性變得很差。
